東方爐襯剛玉澆注料主要是指高溫主晶相為剛玉相為主的耐火澆注料，它是一種高檔耐火材料。具有較高的耐火溫度、耐磨性和結(jié)構(gòu)強(qiáng)度，是高溫工業(yè)窯爐接觸溶液或耐磨層常用的一種澆注料。
剛玉質(zhì)耐火澆注料是采用特級(jí)高鋁礬土熟料或電熔棕剛玉/電熔致密剛玉/電熔白剛玉/電熔亞白剛玉為主要骨料和粉料，加入純鋁酸鹽水泥結(jié)合劑和多種外加劑成分配置的不定型耐火材料。特級(jí)高鋁礬土熟料。主要是指AL2O3含量在85%以上的鋁礬土生料經(jīng)高溫煅燒后的熟料，在破碎成不同各大小的顆粒料。采用它配置的剛玉澆注料高溫主晶相以剛玉相為主，含有少量的莫來石晶性和玻璃相。
電熔白剛玉。它是以工業(yè)氧化鋁或煅燒氧化鋁為原料，在電弧爐內(nèi)高溫融化而成，AL2O3含量在98.5%以上，呈白色，晶體巨大，多孔，顯氣孔率6%-10%，主晶相是a-AL2O3，晶體為長(zhǎng)條形或菱形。電熔致密剛玉。是以工業(yè)氧化鋁為原料，加入外加劑后在電弧爐內(nèi)熔融而成，外觀為灰色、灰黑色或灰白色，AL2O3含量大于98%，顯氣孔率小于4%，體積密度為3.8g/cm3，它是一種新型高檔耐火原料，耐酸、耐堿、高溫下體積穩(wěn)定，具有顆粒致密、氣孔率低等特點(diǎn)。
電熔亞白剛玉。它是在還原氣氛和控制的條件下，由輕燒的特級(jí)或一級(jí)鋁礬土熟料在電弧爐內(nèi)熔融時(shí)，加入還原劑（碳）沉降劑（鐵屑）以及脫碳劑（鐵磷），脫除SIO2 FE2O3和TIO2等雜質(zhì)，熔煉后得到的一種剛玉材料。al2o3含量在98%左右，呈灰色、灰黑色或灰白色，顯氣孔率小于4%，體積密度大于3.8g/cm3以上。
電熔棕剛玉。它是在天然高鋁礬土輕燒料和碳材料加入少量鐵屑在2000℃左右的電弧爐內(nèi)熔煉，脫除雜質(zhì)后得到的棕色剛玉材料。AL2O3含量在94.5%-97%，體積密度大于3.9g/cm3。

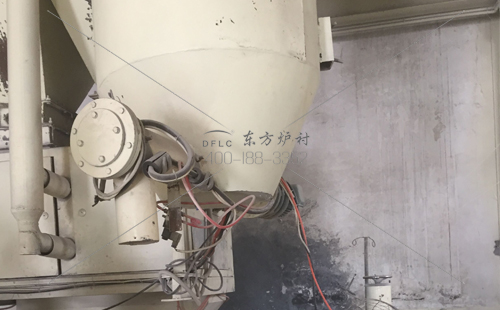

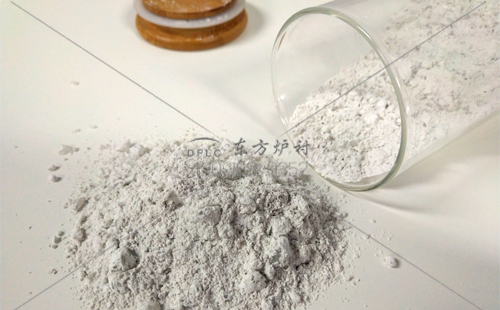

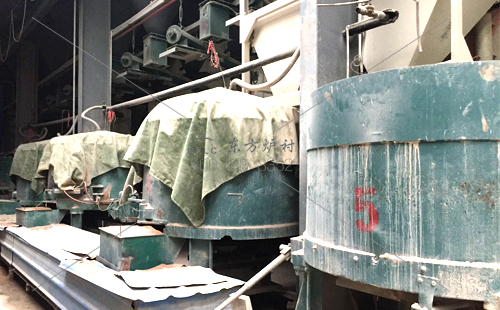

不管采用哪種主材料為骨料，都需要破粉碎成不同大小的顆粒，采用粗中細(xì)粉料按照一定的比例混合，加入結(jié)合劑和多種外加劑（硅微粉、減水劑、防爆纖維等）才能配置成澆注料，澆注料配置好后需要澆注樣塊在各種設(shè)備下檢測(cè)耐高溫性、強(qiáng)度、抗折強(qiáng)度、重?zé)兓实榷喾N實(shí)驗(yàn)，合格后才可以進(jìn)行量產(chǎn)。
