東方爐襯耐火澆注料因?yàn)橹圃斐杀据^低，施工便攜，在水泥工業(yè)受到了大量的運(yùn)用。現(xiàn)在基本應(yīng)用在冷卻機(jī)、前后窯、下料管、預(yù)熱器、三風(fēng)管等形狀錯(cuò)亂很難砌筑磚時(shí)的位置，使用期基本在一年以上。
爐排式冷卻機(jī)頂部的澆注料通常會(huì)脫落，在制造時(shí)過(guò)了數(shù)小時(shí)之后脫落，然后將鋼板燃燒變紅。窯口澆注料的使用期限比較短，水泥廠可能在短時(shí)間內(nèi)有少量脫落，接著是較大的裂紋和明顯的團(tuán)塊掉落。所有的結(jié)果都導(dǎo)致停爐窯的維修，從而影響進(jìn)度。
澆注料的熱沖擊穩(wěn)定性差，嚴(yán)重的溫度變化很容易損壞它們。溫度的急劇變化常發(fā)生在其他生產(chǎn)條件如點(diǎn)火或窯爐和窯皮脫落中，這導(dǎo)致澆注材料產(chǎn)生巨大的內(nèi)部應(yīng)力和由于熱疲勞之后損壞。由于不間斷開(kāi)啟和關(guān)閉氣槍?zhuān)瑵沧⒘系氖褂闷谙蘅s短。
另外，在回轉(zhuǎn)窯運(yùn)行期間由于缸體的大變形而引起的大的機(jī)械應(yīng)力導(dǎo)致窯爐內(nèi)襯受到周期性壓縮和松散壓力，導(dǎo)致耐火澆注料的深度損壞。剛玉作為骨料的澆注料具有良好的高溫耐磨性和良好的抗液體腐蝕性。
然而，在剛玉澆注料內(nèi)部沒(méi)有微裂紋和大的內(nèi)部孔隙，并且澆注料的抗熱震性與其他聚集體相比相對(duì)較差。采用剛玉莫來(lái)石復(fù)合耐火澆注料，澆注料的抗熱震性明顯提高。

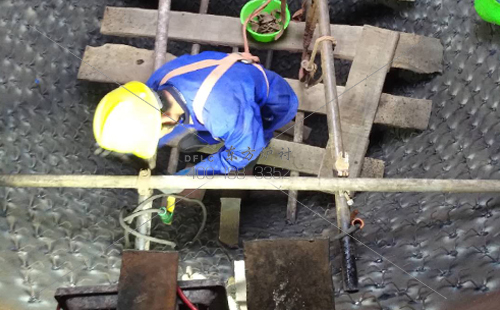

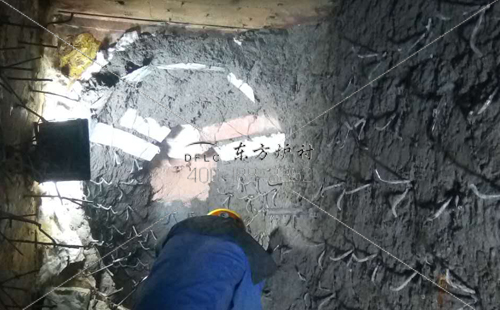

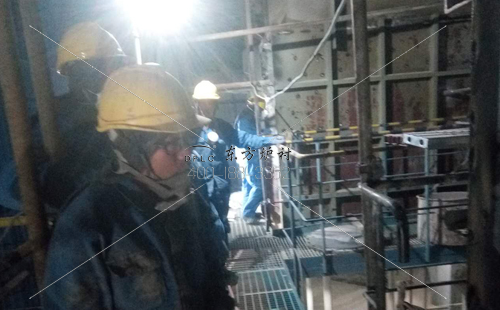

在澆注料施工前，工作區(qū)域和周?chē)h(huán)境必須保持清潔，以防止非清潔材料污染耐火材料，施工工具和設(shè)備應(yīng)保持清潔。如果使用較普通的液壓耐火澆注料，如果滿足耐火澆注料的強(qiáng)度，相應(yīng)的流動(dòng)性會(huì)變差，這對(duì)砌筑有些影響。在此基礎(chǔ)上增加水量將會(huì)減少澆注料的強(qiáng)度。
