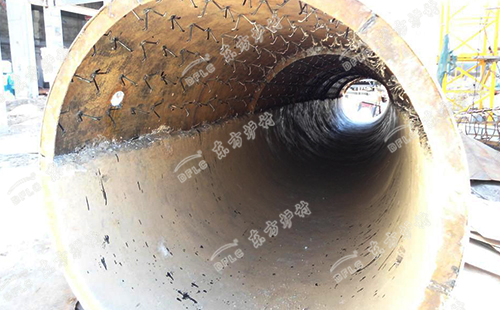

東方爐襯耐火澆注料在回轉(zhuǎn)窯內(nèi)大面積施工，主要還是要看耐火澆注料的質(zhì)量以及錨固件的抓接能力。耐火澆注料錨固件使通過(guò)不銹鋼制作而成，其形裝根據(jù)施工的要求，有“Y、Z、X”等長(zhǎng)度為60~12mm。耐火澆注料在澆注的時(shí)候，澆注厚度在100mm左右，澆注料在澆注是，每間隔200mm選用一次錨固件。耐火澆注料錨固件在澆注料中使用，不僅能夠增強(qiáng)澆注料與爐膛的抓接能力，還能夠有效的增強(qiáng)澆注料的使用。加長(zhǎng)鍋爐運(yùn)行壽命。故錨固件的存在十分有必要。
耐火澆注料在回轉(zhuǎn)窯大面積施工，不僅錨固件起到很大的作用，在澆注料施工時(shí)，施工方法以及后期澆注料養(yǎng)護(hù)等都是需要格外注意的。耐火澆注料在回轉(zhuǎn)窯筒體施工，所需的成料在攪拌前，一定要把施工筒體上的機(jī)會(huì)清理干凈，每次攪拌量要控制在150千克左右，所需的加水量則是需要按照比例進(jìn)行增加。攪拌好的澆注料初凝時(shí)間應(yīng)是控制在45分鐘之內(nèi)，從攪拌到凝固時(shí)間不應(yīng)超過(guò)8小時(shí)。
凝固之后的澆注料也需要一段養(yǎng)護(hù)時(shí)間，其目的是為了增強(qiáng)耐火澆注料的使用效果，養(yǎng)護(hù)時(shí)間應(yīng)控制在24小時(shí)之內(nèi)。養(yǎng)護(hù)好之后的澆注料拆掉模板在用于回轉(zhuǎn)窯施工使用。在使用的時(shí)候，不能出現(xiàn)開(kāi)裂、脫落的現(xiàn)象，已經(jīng)發(fā)現(xiàn)異樣，應(yīng)及時(shí)檢查并處理。
