東方爐襯水泥加入量為鋁酸鈣水泥耐火澆注料的1/2-1/3，CaO含量一般在1.0-2.5%之間的澆注料稱為低水泥澆注料。而CaO含量小于1.05的澆注料稱為超低水泥澆注料。
它與普通耐火澆注料對比所不同的是，低水泥，超低水泥的基質(zhì)中是用于澆注料主材質(zhì)化學(xué)成分相同或者相近的超微細(xì)粉，取代部分或者大部分鋁酸鈣水泥，同事加入微量的分散劑和一定量的遲效促凝劑配制而成的。由于用超微細(xì)粉取代鋁酸鈣水泥，因而低水泥，超低水泥澆注料具有如下優(yōu)點：
1：澆注料中CaO含量較低，可減少材料中生成的低工熔相，從而提高了耐火度，高溫強度和抗渣性；2：澆注料的需水量只有普通耐火澆注料的1/2-1/3，因而氣孔率低，體積密度高；
3：成型養(yǎng)護后生成的水泥水化物少，在加熱烘烤時不存在大量水合建破壞而使中溫強度下降的問題，而是隨著熱處理溫度的提高而逐漸燒結(jié)，強度也逐漸提高。低水泥，超低水泥澆注料的組成是什么？

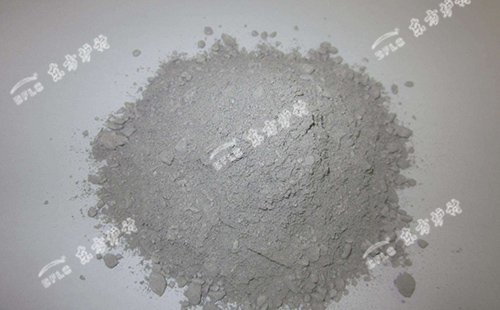

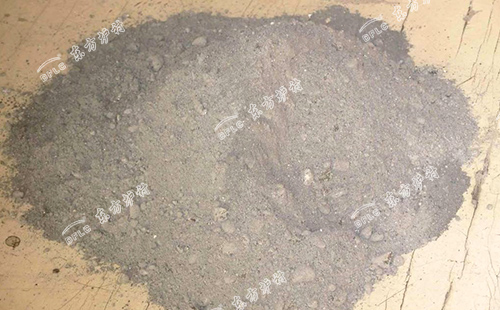

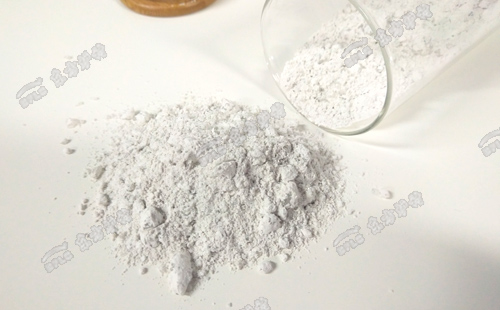

低水泥，超低水泥澆注料的配料組成為：耐火骨料，耐火粉料，適量超細(xì)粉，適量或者少量鋁酸鈣水泥和微量分散劑（高效解膠劑）。粒度組成要求采用多級配料，分為5-3mm,3-1mm,1-0.2mm,0.2-0.074mm,0.074-0.044mm以及微米級，氣不通粒度比例可按Furnes配料曲線計算。
