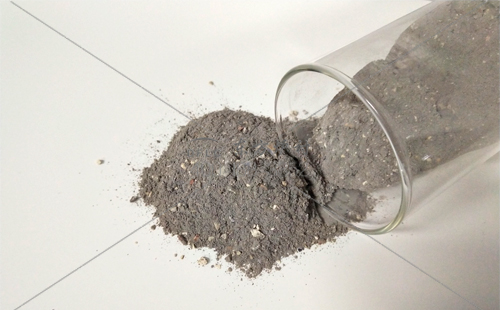

東方爐襯低水泥澆注料是指水泥用量較低的澆注料。耐火水泥澆注料的水泥用量一般是15%～20%，低水泥澆注料的水泥用量則是5%左右，有的甚至降低到1%～2%。
低水泥澆注料屬于不定型耐火材料，主要用于水泥窯后窯口、窯門罩、冷卻機(jī)后端等，采用的骨料和粉料有很多質(zhì)地，例如莫來石質(zhì)，高鋁質(zhì)，黏土質(zhì)，剛玉質(zhì)和含碳與碳化硅質(zhì)等。特別是無水泥澆注料選用超微粉或硅溶膠，鋁溶膠做結(jié)合劑取決于骨料的化學(xué)成分。過多的CaO將導(dǎo)致材料高溫性能急劇下降，由此帶來一系列的不良影響。低水泥都是按照CaO含量來界定的，低水泥實(shí)質(zhì)就是要避免材料中有太多的CaO進(jìn)入。尤其對(duì)于中性(鋁硅質(zhì)材料)、酸性(石英質(zhì))耐火材料來說。
過多的CaO將導(dǎo)致材料高溫性能急劇下降，由此帶來一系列的不良影響。材料高溫液相增多，熱態(tài)強(qiáng)度降低，抗渣性能劣化等。水泥在堿性材料中的不良影響要小一些。但通常也很少使用，主要的問題是水泥會(huì)促進(jìn)鎂砂的水化烘烤過程中加大制品開裂的幾率。所以水泥含量的高低直接影響低水泥澆注料的應(yīng)用。

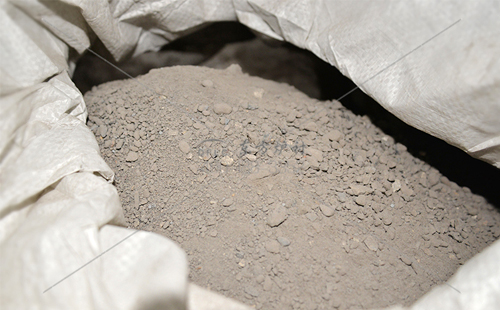

振動(dòng)澆注料以低水泥澆注料為主，低水泥澆注料是在水泥結(jié)合澆注料和粘土結(jié)合澆注料的基礎(chǔ)上發(fā)展起來的一種澆注料，國(guó)內(nèi)外常把它稱之為“高技術(shù)澆注料”、“高致密澆注料”和“高性能澆注料”等等。

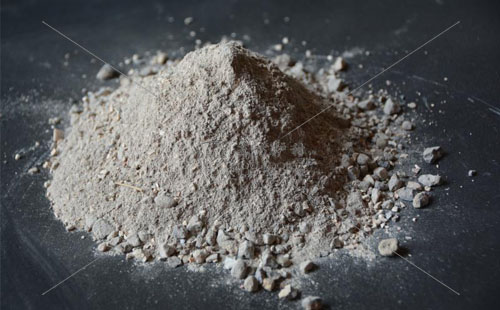

在配料方面，低水泥澆注料跟水泥結(jié)合澆注料和粘土結(jié)合澆注料是相似的，它們都是由耐火骨料、耐火粉料和結(jié)合劑組成，所不同是在由耐火細(xì)粉和結(jié)合劑組成的基質(zhì)中，用超細(xì)微粉（粒度﹤1um）來取代部分水泥或結(jié)合粘土，再加入少量的分散劑使超細(xì)粉均勻地分散于骨料顆粒之間，充填在亞微米級(jí)的空隙中，從而形成均勻致密的組織結(jié)構(gòu)。低水泥澆注料的關(guān)鍵在于引入了超細(xì)微粉和分散技術(shù)，使?jié)沧⒘现旅苄源蠓仍黾樱淠突鸲?、?qiáng)度、耐磨性、抗熱震穩(wěn)定性等主要性能都得到極大提高。
