東方爐襯循環(huán)流化床(CFB)鍋爐技術是一種較為成熟的清潔燃燒技術， CFB鍋爐具有極佳的燃料適應性,幾乎可以燃用任何化石燃料?？芍苯酉驙t內(nèi)投放石灰石脫除90%的SO2，N0x的排放濃度低，只有煤粉爐的1/4。鍋爐灰渣活性好，可作為建筑填充材料。其中保溫耐火材料以其耐火、耐磨和保溫等效果已經(jīng)成為鍋爐重耍的組成部分。 而由于循環(huán)流化床鍋爐各位置作用的不同，使得鍋爐各位置需要的保溫耐火材料也不盡相同。
鍋爐澆注料破壞的原因分為兩種情況:①澆注料的磨損;②澆注料的破壞。
1.澆注料的磨損
致使?jié)沧⒘夏p的爐內(nèi)工況為:①鍋爐 爐膛內(nèi)的工作溫度為900~1050℃;②爐膛內(nèi)的氧化還原氣氛;③煙氣沖刷、撞擊:爐膛一般為3~6m/s，分離器為20?30m/s。
煙氣沖刷、撞擊，是指流體或固體顆粒以一定的速度和角度對材料表面進行沖擊所造成的磨損。沖刷磨損:顆粒與固體表面的沖擊角 度較小，接近平行。在垂直分速度和相切分速度的合力作用下，顆粒對固體表面形成一種刨削作用，從而對澆注料逐步的進行破壞。撞擊磨損:沖擊角度大，接近垂直。顆粒以一定的速度撞擊固體表面使其產(chǎn) 生裂紋和變形。長期的撞擊使固體表面破壞，變形層會脫落。

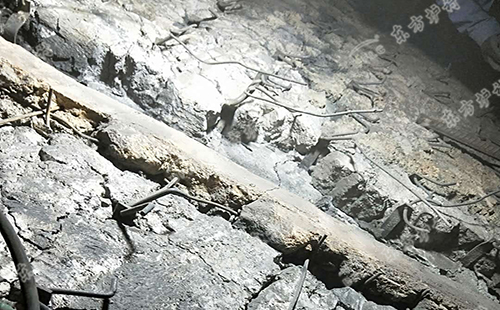

2.澆注料的破壞(剝落)
澆注料的破壞有以下幾種:①熱剝落;②結構剝落;③機械應 力剝落。熱剝落是因為鍋爐啟動、停止過程中由于溫度變化快和受 熱不均勻，使?jié)沧⒘蟽?nèi)部產(chǎn)生溫度差,從而產(chǎn)生應力，導致耐火材 料開裂、剝落。結構剝落是材料在鍋爐長期使用過程中，材料組成發(fā) 生改變(質(zhì)變),表面材料發(fā)生剝落。機械應力造成耐火材料剝落的原 因是由澆注料和穿過澆注料的金屬結構(測溫、測壓元件，耐火 材料抓釘?shù)?的熱膨脹系數(shù)不同造成的。
以上就是澆注料廠家給您的建議，具體的情況還需具體分析，如果您有不明白的地方，可以隨時聯(lián)系我們。
