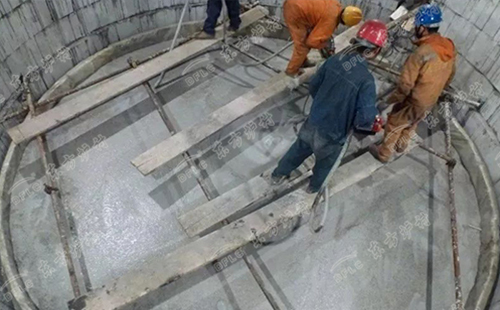

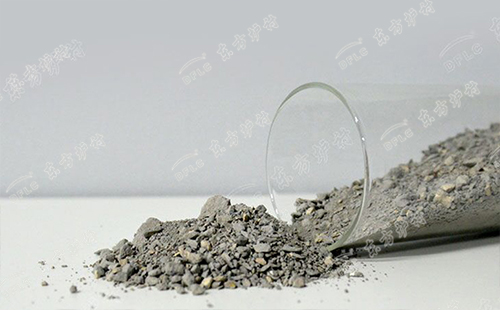

東方爐襯消泡劑能使耐火澆注料在拌和時(shí)或震動(dòng)成型時(shí)產(chǎn)生的氣泡很快逸出。消泡劑也是表面活性物質(zhì)，它降低液體表面張力的能力要比發(fā)泡劑強(qiáng)得多。使所形成的液膜強(qiáng)度大為降低，使泡沬失去穩(wěn)定性，而且在液面上的鋪展速度也較快，鋪展速度越快，其消泡作用也就越強(qiáng)。消泡劑的種類(lèi)有醇類(lèi)、脂肪酸及脂肪酸鹽類(lèi)、有機(jī)硅化合物類(lèi)等。

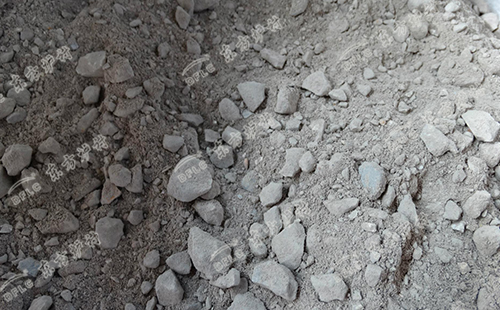

防縮劑能減輕或防止耐火澆注料成型后在加熱和使用中產(chǎn)生的收縮，又稱(chēng)體積穩(wěn)定劑或膨脹劑。其防縮原理為:
(1)熱分解：
防縮劑經(jīng)高溫加熱后會(huì)發(fā)生熱解，其產(chǎn)物的摩爾體積大于熱解前的原物質(zhì)摩爾體積，從而產(chǎn)生補(bǔ)償材料燒結(jié)收縮作用。如藍(lán)晶石防縮劑。
(2)化學(xué)反應(yīng)：
加入的防縮劑，經(jīng)高溫化學(xué)反應(yīng)后，新相的摩爾體積大于原反應(yīng)相的摩爾體積，從而可補(bǔ)償燒結(jié)收縮。如在鎂質(zhì)澆注料中加入α-Al2O3作為防縮劑，借助于高溫反應(yīng)生成鋁鎂尖晶石可產(chǎn)生體積膨脹效應(yīng)。又如在高鋁耐火澆注料中加結(jié)合粘土或硅石粉，借高溫下生成莫來(lái)石產(chǎn)生的體積膨脹效應(yīng)來(lái)補(bǔ)償燒結(jié)收縮。
(3)晶型轉(zhuǎn)化：
加入的防縮劑在高溫加熱過(guò)程中能發(fā)生膨脹作用的晶型轉(zhuǎn)化，亦可起補(bǔ)償燒結(jié)收縮作用。如在硅酸鋁質(zhì)澆注料或可塑料中，加入適量的硅石粉，借助石英轉(zhuǎn)變?yōu)轺[石英或方石英時(shí)的體積膨脹來(lái)補(bǔ)償基質(zhì)的燒結(jié)收縮。
