歡迎光臨鄭州東方爐襯材料有限公司官網(wǎng)!
熱門搜索:
全國技術(shù)服務(wù)熱線:
400-188-3352
固話:0371-6989-9918
手機:132-0388-5388
郵箱:zzdflc@163.com
地址:河南省新密市南環(huán)路與龍?zhí)堵方徊婵?/p>
澆注料
您的位置:首頁 > 產(chǎn)品中心 > 澆注料高鋁耐磨耐火澆注料
廣泛適用于各種熱工窯爐

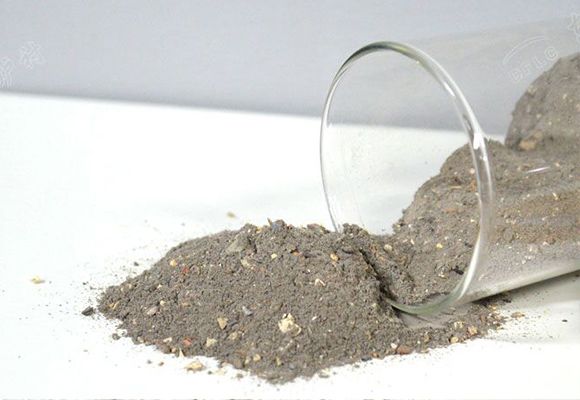

高鋁耐磨澆注料是AL2O3含量大于75%的高鋁骨料為顆粒原料,結(jié)合高鋁粉劑以及外加劑組成的整體鋁含量>75%的不定型耐火澆注料,高鋁澆注料成型初凝后,標準養(yǎng)護至28d,耐壓強度可達40~60MPa。其特點是水化速度慢,后期強度大和耐火度高。高鋁耐磨澆注料具備抗?jié)B透、耐侵蝕、抗沖擊、耐磨損,力學(xué)性能好等特點,廣泛應(yīng)用于電站鍋爐及其它熱工窯爐前后拱、爐頂、尾部爐墻等部位。
產(chǎn)品理化指標
產(chǎn)品使用方法
耐火澆注料在使用過程中應(yīng)注意以下四個關(guān)鍵環(huán)節(jié),即拌合、澆注、養(yǎng)護、烘烤。其中任何一個環(huán)節(jié)出現(xiàn)問題,都可能會導(dǎo)致產(chǎn)品性能下降或使用失效。
1、拌合
拌合分為機械拌合和人工拌合。目前行業(yè)內(nèi)均采用強制式或砂漿攪拌機拌料,不使用人工拌合。設(shè)備和工具:強制式或砂漿攪拌機、水桶、磅秤、振動棒、工具锨、手推車等。
施工用水量以該批次產(chǎn)品質(zhì)檢單表明的用水量為標準,嚴格按照標準執(zhí)行,做到準確計量。
拌合:先干拌后濕拌。以先大袋后小袋的順序,將散狀料投放到攪拌機中干拌1-3min,使之拌合均勻。每次拌合的重量根據(jù)機械和施工量來確定;根據(jù)料重按規(guī)定的用水量準確稱出每次拌合所需用水,加入到已拌合均勻的干料中,充分攪拌。時間不少于3min,使之具有適宜的流動性,方可出料供澆注使用。
注意事項:①施工過程所用的工具如攪拌器、水桶、工具鍬等需預(yù)先清理干凈,不得混入石灰、砂礫、硅酸鹽水泥等其它雜物。②拌合時用水必須是清潔的自來水。在可振動出漿的情況下,盡量少用水,已達到較好的施工效果。③每次拌合量不易過多,應(yīng)根據(jù)攪拌機的種類型號而定,否則會造成攪拌機卡滯,停轉(zhuǎn)。澆筑剩余的已凝結(jié)的塊料不能加水再次拌合使用。
2、澆筑
澆筑料施工前必須檢查錨固件是否焊牢,500℃以上部位要采用耐熱抓釘。錨固件表面應(yīng)涂以0.5-1mm厚的油漆或用塑料帶包裹,以緩沖受熱后的膨脹力,并將模具內(nèi)雜物清除。
新拌合好的澆注料應(yīng)迅速進行澆注,一般應(yīng)在20min以內(nèi)澆注完畢。將拌合好的澆注料倒入模具內(nèi),并及時用振動棒插入振搗,振搗要均勻。待澆注料表面翻漿有氣泡排出,表面呈漿狀時在移動振動棒,移動速度為1-2m/min,拔出振動棒時速度要慢。
澆注完畢后未凝固之前,現(xiàn)場溫度必須保持在10℃以上(10-30℃),現(xiàn)場溫度低于10℃,須采取相應(yīng)的升溫保暖措施,否則會造成緩凝,導(dǎo)致產(chǎn)品性能下降。
注意事項:①震動后的澆注料表面宜保持自然,不宜用工具抹光,更不允許在表面撒水泥細粉抹光。②振動棒要有備用,以免在振動棒出現(xiàn)故障時,備用棒能及時啟用。③施工完畢后,施工體24h內(nèi),特別是澆注料在硬化之前,嚴禁挪動、震動或搗打,否則,澆筑體會產(chǎn)生裂紋甚至完全破壞。④澆注料應(yīng)連續(xù)施工,因各種原因不能連續(xù)施工時,可留施工縫,并且留在膨脹縫處,否則施工縫做成麻面,即在澆注料上劃深10mm,寬20mm左右的十字溝,間距100mm左右。
3、養(yǎng)護
主要使用工具是聚乙烯塑料薄膜,草袋等。環(huán)境溫度要求與控制:澆注體的養(yǎng)護溫度在15-35℃之間為宜,超出此溫度區(qū)間,應(yīng)采取相應(yīng)的升溫或降溫措施,否則會造成產(chǎn)品使用性能下降。
澆注料硬化后,需立即用聚乙烯塑料薄膜覆蓋住施工體表面,上面再加蓋濕草袋,以防止水分蒸發(fā),促使水泥活化。硬化后,一天內(nèi)禁止敲打、震動,根據(jù)硬化情況,一般硬化24-30h后可以脫模。
脫模后,據(jù)需養(yǎng)護兩日,養(yǎng)護時繼續(xù)加蓋聚乙烯塑料薄膜和濕草袋。養(yǎng)護三日后,揭去塑料薄膜和草袋。使硬化體在空氣中自然干燥一天,即可烘烤。
4、烘烤
烘烤是澆注料使用的最后一個關(guān)鍵環(huán)節(jié),由于澆注體比較致密,因此在烘烤時需絕對禁止升溫過快,否則會造成崩裂事故。
保存方法
企業(yè)介紹
推薦案例
相關(guān)文章
